熔融指數(shù)儀質(zhì)量法和體積法有什么區(qū)別？

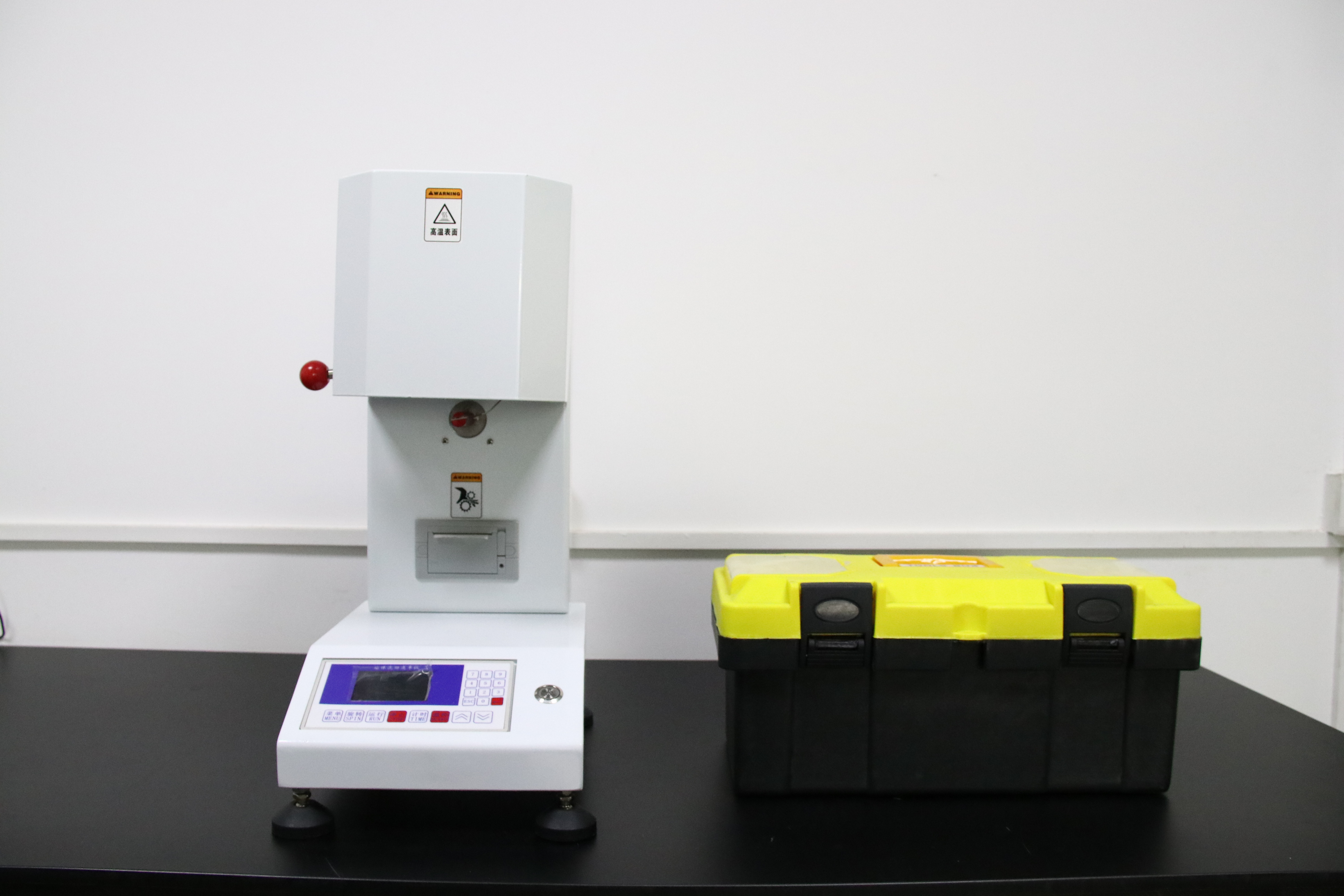

熔融指數(shù)測試儀簡稱熔指儀，也叫做熔體流動速率儀，主要用于測試各種塑料的流動性，如：聚乙烯(PE)、聚苯乙烯（PS）、聚丙烯(PP)、ABS樹脂、聚甲醛（POM）、聚碳酸酯(PC)等；測試方法分為兩種，一種是質(zhì)量法測試，另一種是體積法測試。那么，兩者之間存在哪些區(qū)別呢？接下來我們不妨來看看。
1、概念上的區(qū)別：
熔體質(zhì)量流動速率是指在一定的時(shí)間和溫度下，熔融態(tài)的塑料在一定負(fù)荷的活塞作用下通過標(biāo)準(zhǔn)口模的質(zhì)量，結(jié)果換算為每10分鐘擠出塑料質(zhì)量，用MFR表示，單位為g/10min。
熔體體積流動速率是指在一定的溫度下，熔融態(tài)的塑料在一定負(fù)荷及一定位置的活塞作用下通過標(biāo)準(zhǔn)口模的體積，結(jié)果換算為每10分鐘擠出的塑料體積，用MVR表示，單位為cm3/10min。
2、操作上的區(qū)別：
熔體質(zhì)量流動速率(MFR)方法中，這是擠出物在指定的時(shí)間內(nèi)切下，然后在分析天平上稱出被切下的擠出物的質(zhì)量。測試結(jié)果是每個(gè)單元時(shí)間內(nèi)擠出的質(zhì)量，所得到的MFR結(jié)果的質(zhì)量與切割時(shí)間和所稱質(zhì)量的精度有關(guān)。如果MFR指數(shù)比較低，需要使用較長的切割時(shí)間時(shí)，我們建議使用手動切割。
熔體體積流動速率(MVR)方法中，這是需要熔融指數(shù)儀/擠壓式塑性計(jì)配備一個(gè)活塞位移傳感器。MVR結(jié)果是在單位時(shí)間內(nèi)測量擠出的材料體積得出的，從在一定時(shí)間內(nèi)活塞的移動位移計(jì)算得到。這個(gè)方法顯著的優(yōu)勢是消除機(jī)械切割，具有同步記錄活塞位移和測試時(shí)間的特性，同時(shí)可達(dá)到高精確度，即使是對于短測量時(shí)間和小活塞位移的情況。根據(jù)不同的材料、精度需求和MVR結(jié)果，同一個(gè)料筒可以測試多40個(gè)單獨(dú)的測量。
以上是熔融指數(shù)儀質(zhì)量法和體積法之間的區(qū)別，通常都采用質(zhì)量法進(jìn)行測試，少數(shù)會采用體積法，體積法主要針對流速快的材料。所以大家可以根據(jù)材料的特性選用合適的熔融指數(shù)儀。
掃一掃關(guān)注我們
Copyright © 2017 All Rights Reserved 廣東宏拓儀器科技有限公司 版權(quán)所有 備案編號：粵ICP備10228944號 網(wǎng)站地圖
